Brandgardin RGT EW 60 / EW 90
RGT EW 60 / EW 90
Denna brandgardin i brandklass EW 60/EW 90, är främst avsedd för att separera brandcellsgränser mellan två utrymmen i händelse av brand. Syftet är att förhindra branden från att sprida sig till andra utrymmen/lokaler. Leveransen innehåller ett styrskåp som tar om hand de signaler som ska in och ut samt två uppsättningar med optisk- och akustisk larmgivare att monteras på båda sidor öppningen. Brandgardinen styrs normalt av ett brandlarmsystem men kan också styras av ett fristående larmsystem eller detektorer. Brandklassen EW är inte tillåten att använda vid nödutrymningsvägar. Stängning vid signal från brandlarm eller strömbortfall skall ske med en av gravitation självstängande motor en så kallad Failsafe motor. Stängning vid brandsignal eller strömavbrott får inte ske med krav på ström eller batterikraft/UPS.
Electrical Failsafe är inte tillåtet.

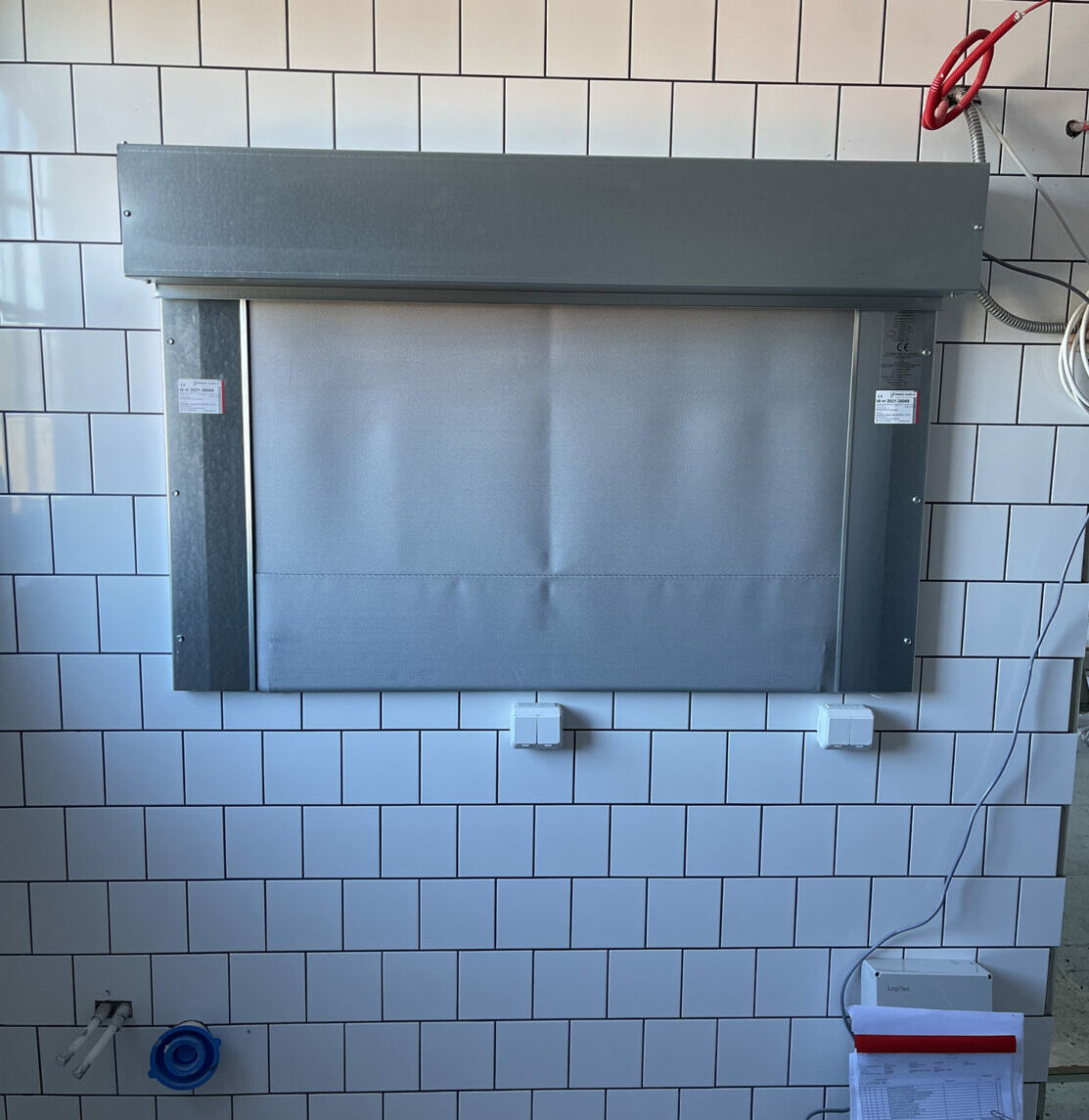

Brandgardinen monteras enbart utanför öppningen sk. väggmontage.
Med vår offert levereras objektsanpassade ritningar.
Vi står alltid till tjänst vid projekteringen, ring 031-788 24 50 #3
| Klassificering | Brandskydd | Maximal öppningsbredd | Maximal öppningshöjd | Maximal öppning |
|---|---|---|---|---|
| EW | 60 minuter | 8.000 mm | 8.000 mm | 48 m² |
| EW | 90 minuter | 6.000 mm | 6.000 mm | 19.25 m² |
Tack vare kontinuerlig produktutveckling ber vi dig kontakta oss för att få de aktuella måtten. Större dimensioner kan ges på begäran.
BRANDGARDIN RGT EW60/EW90
Teknisk specifikation
Brandklass: EW 60 / EW 90
Brandskydd: 60 minuter (EW60) / 90 minuter (EW90)
Maxbredd: 8,0 meter (EW60) / 6,0 meter (EW90)
Maxhöjd: 8,0 meter (EW60) / 6,0meter (EW90)
Maxyta: 48 m² (EW60) / 19,25 m² (EW90)
Användarmanualer
(Manualerna är på engelska. Svenska manualer erhålls vid leverans.)
Användarmanual RGS EW 60 / 90 / 120
Användarmanual styrskåp MO710 AZ(F)(N)ZNBW
Ritningar (DWG)
Ritning RGS EW 60 / 90 / 120 (motor till vänster)
Ritning RGS EW 60 / 90 / 120 (motor till höger)
Certifikat & Provrapporter
CE certifikat RGT EW 60 – RGT EW 90 (1812-CPR-1774)
Provrapport RGT EW 60 – RGT EW 90 (2020-Efectis-R001460)
Certifiering
- testad, på båda sidor, i enlighet med EN 1634-1
- klassificerad enligt EN 13501-2
- validerat cykeltest i enlighet med C2 (10 000 rörelser)
- CE-märkt i enlighet med EN 13241 och EN 16034
Användning
- avsedd för inomhus / inomhusbruk (vindklass 0) utan höga under- eller övertryck
- passiv produkt, dvs. används enbart vid nödsituation
- enbart montage på omfattning (väggmontage)
- tillåtna monteringsytor: lättbetong, kalksandsten, betong, murverk, brandsäker stålkonstruktion, 0,8 mm metallregelvägg
Standard
- gravitationsstängande failsafe rörmotor 230 V med styrenhet
- optiska / akustiska signaler (tut- och blink)
- styrskenor och kassett i galvaniserat stål
Alternativ
- batteribackup (UPS) för att bibehålla öppen position vid strömavbrott (ej för stängning)
- galvaniserade delar kan pulverlackeras i valfri kulör enligt RAL-skalan
- synliga delar av styrskenor och kassett i rostfritt stål 304
- avfasad construktion på kassettens ovansida
- rökdetektor för fristående system
- nyckelströmställare
Föreskrivande text
Brandgardin, eldriven inkl kassett
Brandgardin RGT EW 60/EW 90, leverantör Svenska Jalusi AB.
Brandklass: EW (flamskydd + viss värmestrålning)
Tidskrav: 60/90 minuter
Manövrering: 230V elmotor med gravitationsstängande failsafe-funktion för automatisk och kontrollerad självstängning vid strömbortfall och brandlarm.
Kopplas via inkluderat styrskåp till befintligt brandlarm, röksensorer.
Stängning vid brandlarm eller strömbortfall med krav på tillgänglig ström- eller batteridrift (UPS) är ej tillåtet enligt gällande normer. Electrical Failsafe (EFS) är inte tillåtet enligt gällande normer.
Testad, från båda sidor i enlighet med EN 16334-1
Klassificerad enligt EN 13501-2
Brandgardin klassificerad enligt EN 13501-1 i brandklass B-s1, d0
Validerat cykeltest i enlighet med C2 (10 000 rörelser)
CE-märkt i enlighet med EN 13241 och EN 16034
Gardin: Flamsäker fiberduk
Styrskenor: Galvaniserade lameller i stål.
Kassett: galvaniserat stål.
Kulör: Brandgardinduk grå, styrskenor/kassett i galvaniserat stål eller lackerat RAL enligt arkitekt.
Brandgardinens storlek anpassas för väggmontage.
